ZT27-45爆破孔鉆塔與阿特拉斯.科普柯Pit Viper爆破孔鉆機配套使用，爆破鉆塔以Q460D低合金高強度鋼為主材，為整體式結構，塔高27米，沒有對接。爆破孔鉆塔要滿足低溫條件下承受較大的沖擊載荷和交變載荷的使用要求，鉆塔的焊接質量和加工質量直接影響到鉆機的整體壽命、施工安全和效率。如何滿足這些要求，實現替代進口，是爆破鉆塔設計和制作過程中需要重點解決的問題。

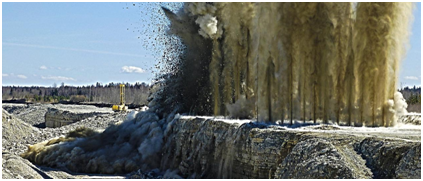

爆破作業現場
ZT27-45爆破孔鉆塔整體分為鉆塔底部井口部分、塔體部分、塔頂部分、鏈條加壓部分、起塔機構部分。

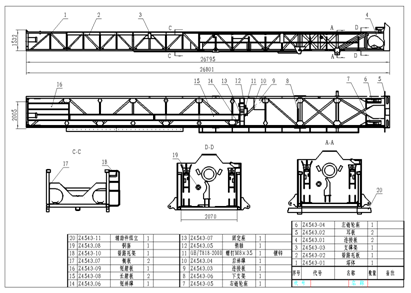

ZT27-45爆破孔鉆塔設計總圖
ZT27-45爆破孔鉆塔技術參數
|
序號 |
參數名稱 |
技術參數 |
備注 |
|
1 |
鉆塔型號 |
ZT27-45 |
|
|
2 |
額定負荷 |
450kN |
鉆塔承受最大軸壓力 |
|
3 |
承受扭矩 |
13560N.m |
|
|
4 |
結構型式 |
前開口K型 |
|
|
5 |
有效高度 |
26800mm |
|
|
6 |
截面尺寸 |
□2309.8×1385 |
|
|
7 |
滑道開檔 |
2005mm |
|
|
8 |
主干尺寸 |
152.4×101.6×8 |
Q460D |
|
9 |
橫撐尺寸 |
101.6×101.6×10 |
Q460D |
|
10 |
斜撐尺寸 |
101.6×76.2×8 |
Q460D |
2.鉆塔為液壓起塔，可在一分鐘之內完成鉆塔起落，高效快捷。
3.鉆塔由矩形鋼管焊接而成，由于采用雙切花邊設計，這種結構最大限度地限制了作用在鉆塔內部結構應力，受力狀態大大優化。
鉆塔塔節設計結構分析
|
對比類似其他設計結構 |
本爆破孔鉆塔設計結構 |
|
|
|
|
單切斜支撐設計結構 |
雙切斜支撐設計結構 |
|
受力狀態不佳 |
受力狀態優化 |
焊接設備采用二氧化碳?xì)怏w保護，二氧化碳?xì)怏w保護焊具有焊接生產效率高、生產成本低、焊接變形小、油銹不敏感、焊縫含氫量低、產生氣孔和出現冷裂紋傾向小、操作簡單等優點。
焊接材料采用GFR-81K2/Φ1.2藥芯焊絲；99.75%的二氧化碳保護氣體；
按圖紙要求氣焊下料，將鋼管對接處100mm范圍內的水漬、油漬、鐵銹等影響焊接質量的雜質清除干凈；
1、在焊接平臺架上進行定位焊；
2、焊前預熱：用氣焊將接縫兩端80mm范圍均勻加熱到150~200℃，用紅外線測溫儀監測預熱溫度達到要求；
3、焊接工藝參數：①焊接電流210~230A；②電弧電壓24~26V；③焊接速度12~20m/h；
4、焊后保溫：進行150~200℃+兩小時焊后加熱后，包裹石棉布進行緩慢冷卻。

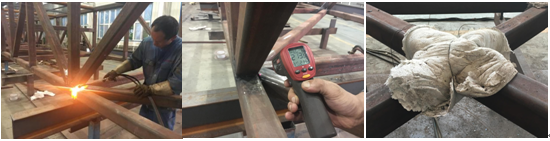

焊前預熱和焊后保溫
ZT27-45爆破孔鉆塔焊后檢驗
1、對焊縫余高進行修磨，為無損探傷做準備；
2、焊后24小時對焊縫進行UT超聲波探傷，關鍵部位100%探傷，一般部位30%探傷，探傷按GB11345-2013標準達到BI級；進行RT射線探傷，關鍵部位100%探傷，一般部位30%探傷，探傷按GB3323-2005標準達到Ⅱ級；
ZT27-45爆破孔鉆塔表面涂裝
爆破孔鉆塔底漆采用環氧富鋅底漆，面漆采用聚氨酯面漆；保證涂漆平整、光滑，色澤均勻一致、結合牢固，保證沒有起皮、脫落、流痕、涂漏等缺陷。

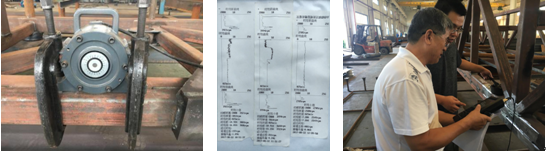

振動時效和焊后檢驗超聲波探傷
ZT27-45爆破孔鉆塔經用戶使用，安裝方便順利，整體起放靈活可靠，在惡劣的易爆、腐蝕、潮濕、風沙的環境下有效運行，保持了良好的低溫沖擊性能和穩定的綜合機械性能。爆破孔鉆塔在同時承受最大軸壓力和最大扭矩時，仍然安全可靠，工作正常，沒有扭曲變形等異常現象。實踐證明，爆破孔鉆塔研制達到了設計和使用要求，完全可以替代原進口阿特拉斯產品。ZT27-45爆破孔鉆塔施工環境惡劣和使用工礦復雜，需要在設計選材、對焊焊接、加工裝配、涂裝噴漆和質量檢驗上進行嚴格把關，ZT27-45爆破孔鉆塔研制在這些方面進行了很多有益的探索。ZT27-45爆破孔鉆塔研制在低合金高強度鋼大件焊接方面取得了寶貴經驗，在今后類似特殊需要的結構件設計制造時可以進一步進行推廣應用。
